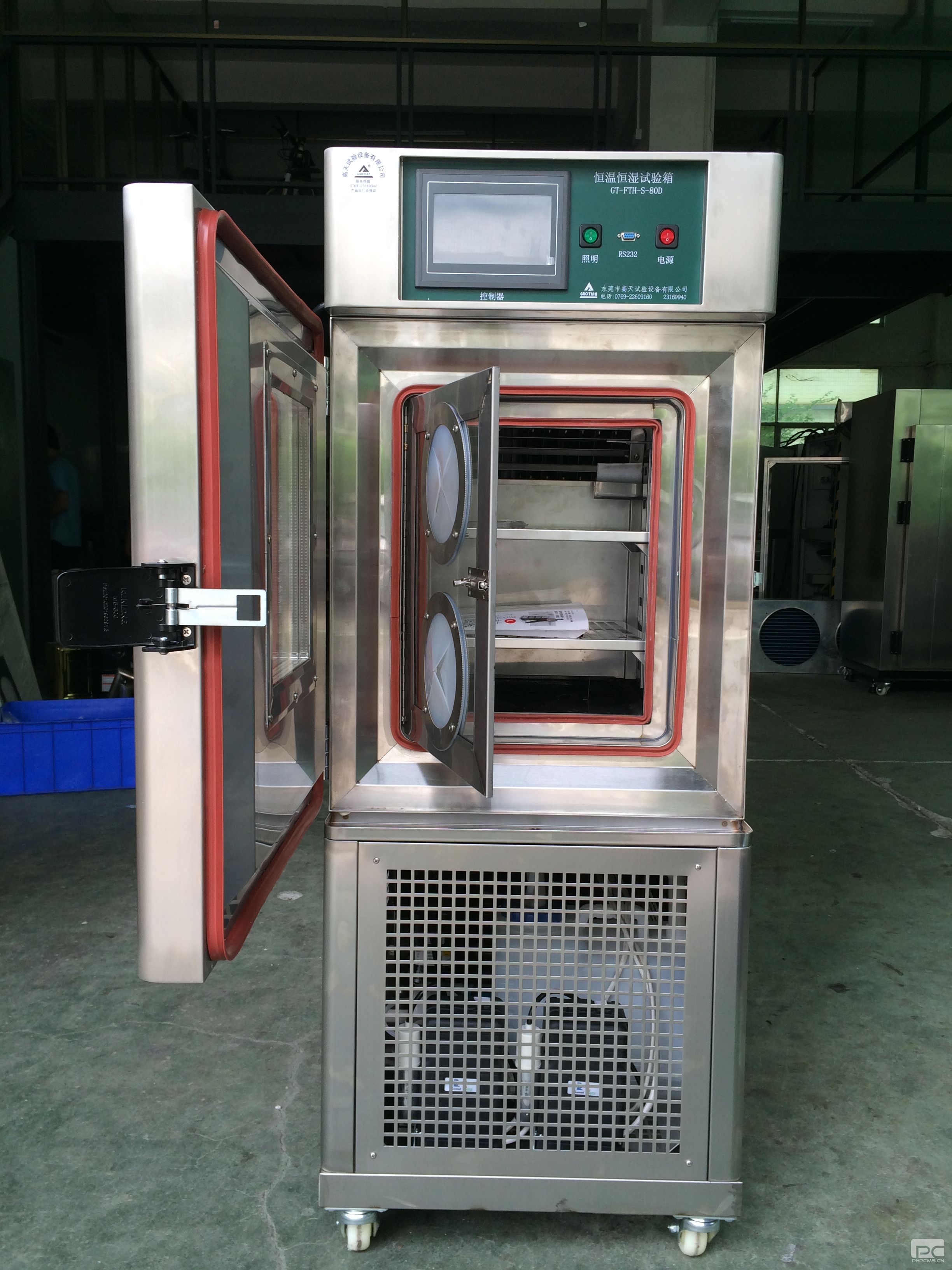

常見的恒溫恒濕機制冷系統驅動電路有四種形式，它們的原理基本相同。下面分別介紹這四種驅動電路的特點。
1 )最簡單的驅動電路。電路中R為限流電阻，VT為反相驅動三極管，K為繼電器線圈。當單片機輸出高電平時，三極管VT導通，繼電器線圈兩端有12V電壓，其觸點吸合控制相應電器組件工作。當單片機輸出低電平時，三極管VT截止，繼電器線圈斷電，其觸點開路．使相應電器組件停止工作。
驅動電路
2 )反相器驅動集成電路。電路原理與簡單驅動電路相同，即單片機輸出高電平經2003反相驅動器輸出低電平，使繼電器線圈通電觸點吸合，以控制相應電器組件動作。當單片機輸出低電平時其原理與上述過程正好相反。
反相器驅動集成電路
3 )恒溫恒濕機制冷系統光電耦合器驅動電路。當單片機輸出高電平時，經R1限流2003反相驅動器輸出低電平，由于光電阻耦合器輸入端加有5V電壓，所以光電耦合器輸出高電平，使三極管VT2導通，即繼電器線圈兩端加有12V電壓。
光電耦合器驅動電路
4 )恒溫恒濕機制冷系統光電耦合器雙向晶閘管驅動電路。光耦合輸出端通過RA限流220V，RB門極電阻用于提高抗干擾能力，RC和CP主要用于保護雙向可控硅不被擊穿，MF為風扇電動機，C為風機運轉電容。 當單片機輸出控制信號時，光電耦合器4腳輸出觸發信號使雙向晶閘管導通。由于晶閘管串聯在風機電路中，所以通過改變雙向晶閘管制熱觸發腳就可改變交流輸出電壓，從而達到改變風機轉速的目的。雙向晶閘管在交流過零時，單片機才輸出控制信號使晶閘管導通，單片機輸出觸發信號由風機測速電路提供。
光電耦合器雙向晶閘管驅動電路
5 )恒溫恒濕機制冷系統蜂鳴器驅動原理。蜂鳴器驅動電路和一般驅動電路完全相同，只是單片機輸出的是脈沖信號，所以蜂鳴器才能發聲，蜂鳴器有兩腳和三腳之分，因此驅動電路也有所區別。
恒溫恒濕試驗機制冷系統直接驅動式蜂鳴器電路，即單片機輸出4MHz脈沖信號使蜂鳴器發生斷續蜂鳴聲。也有的通過三極管驅動制熱蜂鳴器電路。
直接驅動式蜂鳴器電路
恒溫恒濕試驗機制冷系統三極管驅動蜂鳴器電路，R1為限流電阻，VT1為驅動三極管，C為濾波電路，HA為三腳蜂鳴器，R4、R3為負載電阻，R2為發射極偏置電阻。
三極管驅動蜂鳴器電路
6 )恒溫恒濕試驗機制冷系統步進電動機驅動原理。步進電動機驅動電路見反相器驅動集成電路。由于步進電動機有四個繞組，所以其導通狀態需根據電動機正反轉要求，分別由單片機輸出控制信號。其驅動電路和普通驅動電路完全相同。
